一、鋼絲镦粗加工

1.破素鋼絲的镦粗加工

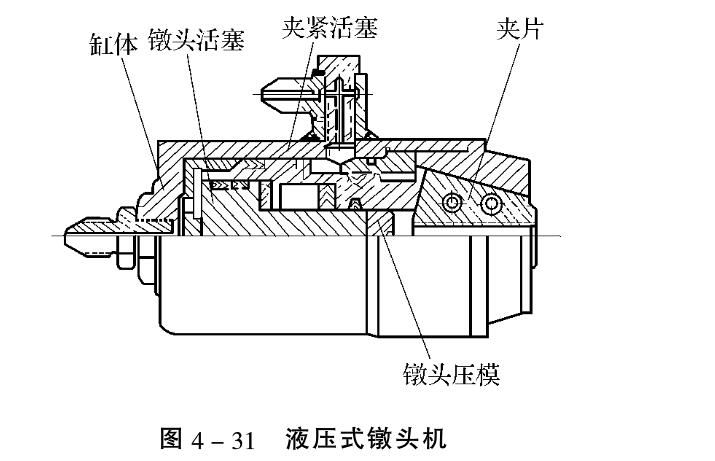

碳素鋼絲的镦粗加工機械主要是液壓冷镦機，如圖所示。

液壓式镦頭機是由缸體、夾緊活塞、镦頭活塞和夾片等組成。 這種機械使用靈活，體積小，便于操作，比較适宜于在施工現場使 用。它每分鍾可镦頭4〜5個，使用時還可配合400kg/cm的高壓 油泵。現場镦粗碳素鋼絲時多用這種設備。

2.鋼筋籠滾焊機冷拔鋼絲的镦粗加工

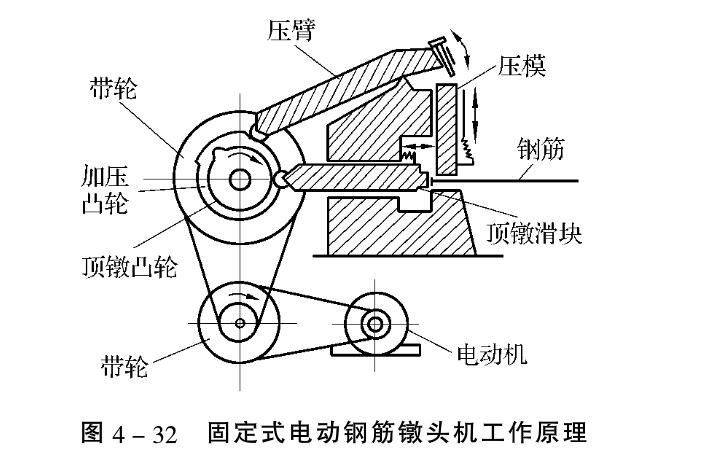

現在冷拔低碳鋼絲的镦頭機械常用的是電動鋼筋镦頭機，其 形式如圖所示。

其工作原理是：電動機通過皮帶輪減速後使主軸向前旋轉，主 軸帶動加壓凸輪，當凸緣部分與滾輪相接觸時，加壓杠杆左端擡

起，右端下壓，使上壓模下落壓住冷拔鋼絲。同時，頂镦凸輪的凸 緣與滑塊左端的滾輪接觸，使滑塊沿水平方向向右推動，滑塊的右 端附近有一個短的圓镦模，滑塊向右移動，镦模擠壓已被壓模卡住 的冷拔鋼絲頭，從而加工成镦頭帽。當壓模、镦模由于凸輪作用向 前動作一次後，因複位彈簧的作用将壓模、镦模送回原處，如此反 複進行。

液壓式镦頭機适宜于高強度鋼絲、冷軋餘熱處理鋼絲的镦粗。

二、鋼筋籠滾焊機鋼筋镦粗頭加工

1.電熱镦粗的工作原理

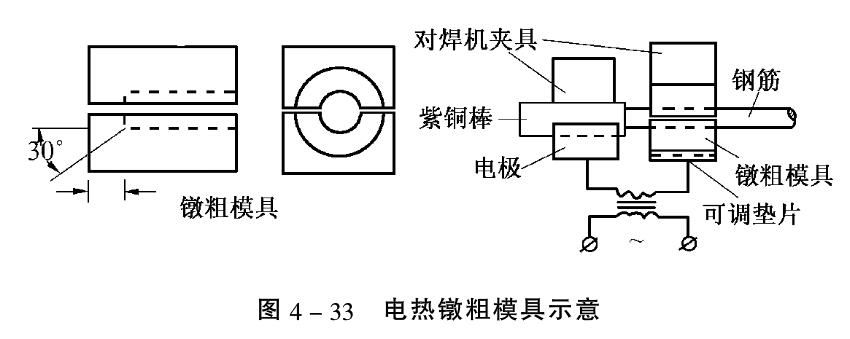

鋼筋镦粗頭可分為冷镦和熱镦兩種方法。目前施工工地上普 遍采用的是電熱镦粗方法。電熱镦粗一般是在杠杆傳動式對焊機 上進行，其工作原理是:對焊機通電後，通過對焊機電極将鋼筋端 部加熱軟化後，将其頂壓到模具中，使鋼筋端部形成一個燈籠形的 圓頭。在對焊機上一般附加兩個專用模具，一個為平面平整的紫 銅棒;另一個是一夾鋼筋用的帶喇叭口狀的模具，它們都起電極和 将鋼筋端頭頂粗的作用，如圖4-33所示。

2.電熱镦粗的操作要點

操作前，先将紫銅棒和镦粗模具安裝到對焊機上，在對鋼筋需 镦粗的一端進行除鏽後夾在模具上，使鋼筋的端面和銅棒接觸，然 後接通電源進行加熱，等鋼筋端部開始具有塑性時對其加壓，直至 成為所要求的形狀。冷卻後将夾具卸去，從而完成镦粗工作。

3.鋼筋籠滾焊機電熱徵粗鋼筋的主要參數

通電時間一般為30s;當鋼筋的直徑為12〜16mm時，其調伸 長度采用30〜35mm;焊接變壓器的級數一般采用V〜1。
