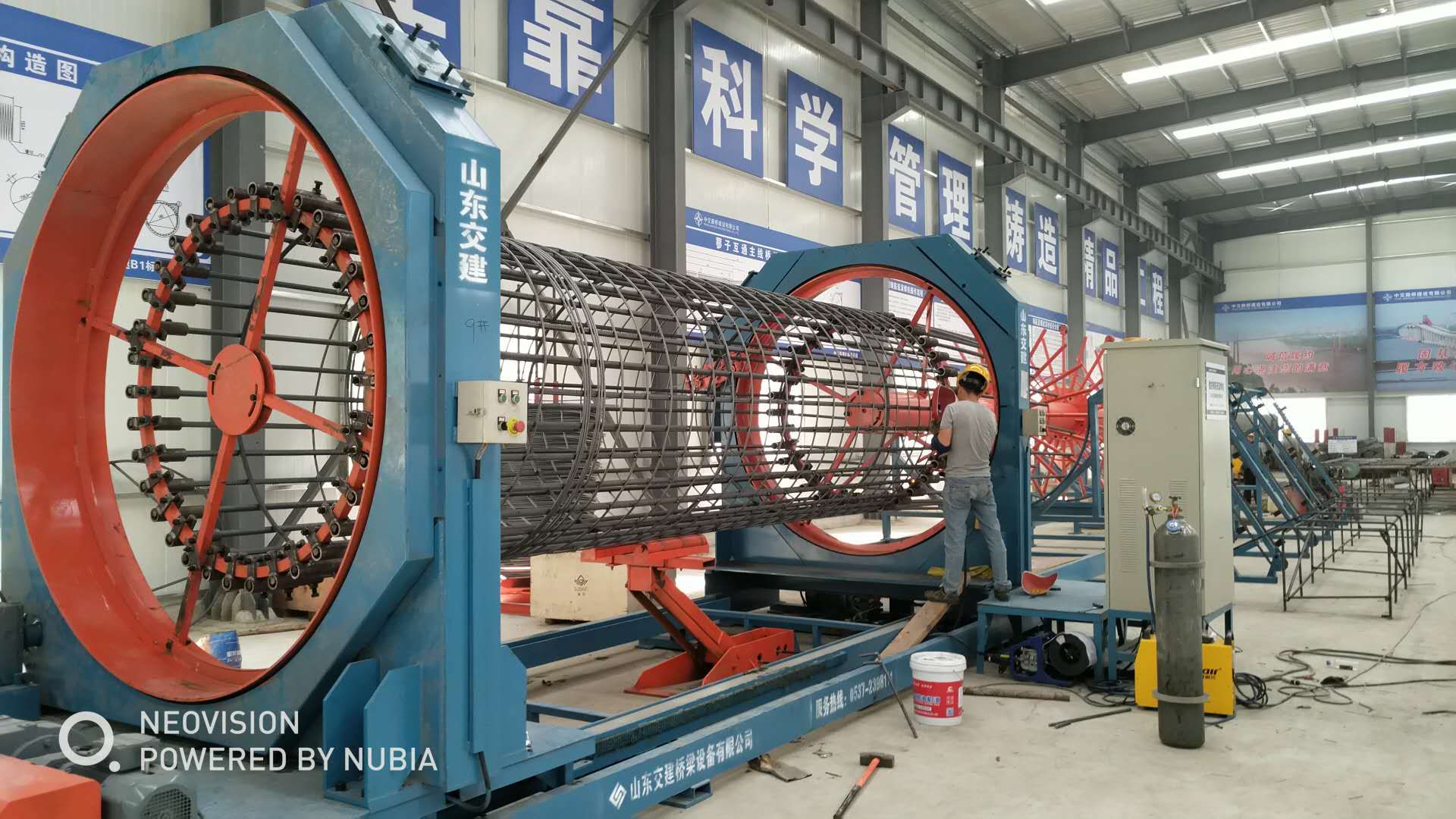

鋼筋籠滾焊機骨架制作：

　　1、制作方法：

　　《公路工程質量檢驗評定标準》中規定了鋼筋籠制作的允許偏差：

　　鋼筋籠每隔2M左右采用加強筋成型法。加強筋設在主筋內側，并用三角內撐将它加固，在加強筋外側點焊主筋，主筋與加強筋必須垂直，再綁紮箍筋，鋼筋籠的加工，必須嚴格按照施工設計圖和規範要求，配制好主筋的焊接長度為10D(雙面焊)，但施焊時，由于起落點都不飽滿，達不到施工要求，所以焊縫長度易加1CM，接頭位置要錯開，距離應不少于規範要求。主筋的加強筋采用對焊，效果不錯，大家可以推廣。

　　鋼筋籠由于一般都比較長、重，而且受鑽機門架高度(鑽機門架一般不都超過10M)的影響，施工中，鋼筋籠要采取分節制作，每根樁的鋼筋籠，由幾節鋼筋骨架組成,計算鋼筋籠長度尺寸時,除要注意接頭位置錯開,還要注意計算上焊接長度。

　　分段制作的鋼筋籠的長度以鋼筋的定長為宜，但不宜短于6m，連接時50%的鋼筋接頭應予錯開焊接，且兩鋼筋軸心在一直線上。為避免灌注導管挂籠及鋼筋籠上浮，籠底鋼筋可略成喇叭狀。在夜間施工時要特别注意焊縫的飽滿程度。焊條規格有特定的要求，立焊難度很大，采用立焊還容易發生漏電事項，施工時要注意用電安全。

　　主筋和箍筋由于焊接點量多，工人粗心點就焊不好，而且常常燒傷主筋。焊接燒傷主筋是個技術問題，究其原因不外乎：1、焊工水平不行，2、采用大電流追求快速度。項目部電焊工要進行焊接比賽，提高電焊技術，班組長要負起責任來。

　　以上討論的是鋼筋籠主筋焊接制作工藝，為了提高工效，節省成本，我們要積極探索采用新材料、新工藝、新技術。

　　鋼筋籠主筋連接建議采用新技術：套筒螺紋連接法。施工質量方面經實踐檢驗采用套筒連接法比較好，但使用之前應進行經濟效益詳細分析、核算。

　　成本方面：主筋焊接法主要采用雙面焊10D，鋼筋浪費較大，采用套筒連接法，主要節約在鋼筋接頭和焊接人工上。進行詳細的成本測算(計算人工、機械、電費、工效、材料等綜合費用)。如果技術熟練，制作過程中控制的好，套筒連接還是有優勢的。根據溫繞七标和甯波繞城十一标的測算，采用套筒成本還是節省的。根據台晉4标，還是對焊比較劃算。

　　采用套筒連接需注意哪些事項?切絲頭和加工長度、鋼筋端頭要切平，這些是制作工藝要點。采用套筒時要切平鋼筋頭有點費工，對中要先對好，接口的主筋要标号，便于套筒連接，可在主筋标上号，防止一頭少一頭多。制作的時候先對好(要求場地足夠大)，主筋用套筒連接法在鋼筋籠下放過程比焊接工藝要大大縮短時間。

　　套筒螺紋連接法施工時，套筒施工要求較高，兩鋼筋籠制作好後，容易造成軸線不對中;每根鋼筋接頭不能都剛好密封相貼;套筒套住一側多，一側少的問題，導緻抗拉強度達不到設計要求。

　　如何避免這些問題，提高施工質量呢?首先，鋼筋絲頭加工質量和鋼筋端頭切平很關鍵，鋼筋端頭一定要切平，一側多一側少要劃線控制，絲頭不能太緊也不能太松(切絲要注意不能太深)，端頭磨一下，切的時候磨一下，浪費時間不是很長，隻是一個習慣一個理念的問題。

　　鋼筋籠檢測管的問題：

　　超聲波管成品型标準長度為9M、6M、3M(Φ50×1.2mm)規格聲測鋼管、可用簡易方式焊接，或利用螺絲螺母活絡連接。其中利用螺絲螺母活絡連接，不僅施工方便快捷、不需工地以外的準備工作、不需任何設備、施工速度比傳統的方法快5倍以上、且容易固定鋼筋籠骨架、施工不受惡劣天氣的影響;而且它節省成本、節省準備時間、不需要技工;同時也節省損耗、不受場地限制，安全、不需在工地進行焊接工作。值得推廣。

　　檢測管長度以鋼筋籠長度為準，底管應稍長于鋼筋底籠20-30厘米。

　　檢測管內必須注滿清水，擰上專用封頭。檢測管應防止堵管。

　　2、保護層的設置：

　　鋼筋籠的保護層是設置成砼轉輪墊塊，厚度為混凝土的保護層厚度，每隔2m均勻布置4個，焊在主筋上，這樣既保證保護層厚度，又能減少對孔壁的擾動。鋼筋籠豎直對準孔口中心後要緩緩下放，力求不使“︺”筋(也稱鋼筋耳朵)刮傷孔壁。但實際施工中，設計所用的“︺”筋似乎用處不大。為此我們采用如圖所示的砼轉輪墊塊。施工表明，此種墊塊可以減小孔壁的刮傷及增加鋼筋籠保護層的均勻性。但鋼筋籠的砼轉輪墊塊在吊裝過程中經常會被破壞，為此事先制作一些圓形墊塊，鋼筋籠一邊下放，再一邊安裝圓形墊塊;墊塊為砂漿預制塊，中間穿孔，插入與箍筋同規格鋼筋，點焊在主筋上，安裝時注意使墊塊能夠在骨架下放時滾動。

　　① 起固定骨架并居中;

　　② 起保護層作用;

　　③ 使鋼筋籠不會刮傷孔壁。

　　3.鋼筋籠的存放：

　　鋼筋籠一般在加工場地上制作好後集中存放在平整、幹燥的場地上。存放時，在加勁筋與地面接觸處墊上等高的木方，以免粘上泥土。每組骨架的各節要排好次序，挂上小牌，注明第幾節及其長度，不得混雜存放，避免搞錯。存放時骨架還要注意防雨、防鏽。
